Kẹp mạch máu là dụng cụ cơ học dùng để chặn tạm thời toàn bộ hoặc một phần dòng chảy trong lòng mạch. Bài viết phân tích nguyên lý kẹp mạch, khác biệt giữa kẹp Satinsky, kẹp Bulldog và kẹp thân dài ngàm gập góc, hình học ngàm, cơ cấu khóa ratchet so với lò xo và tiêu chí lựa chọn.
1. Kẹp Mạch Máu Là Gì?
Kẹp mạch máu (vascular clamp) là dụng cụ phẫu thuật cơ học dùng để ép hai ngàm lên thành mạch nhằm chặn tạm thời dòng chảy, toàn bộ hoặc một phần, trong khi phẫu thuật viên mở mạch, khâu nối hoặc sửa chữa thành mạch. Khác với kẹp cầm máu thông thường, kẹp mạch máu được thiết kế cho đoạn mạch cần tiếp tục giữ chức năng sau khi tháo kẹp, nên hình học ngàm và lực kẹp là hai thông số trung tâm.
Bài viết này đi sâu vào nhóm kẹp mạch máu trong tổng quan dụng cụ phẫu thuật mạch máu: nguyên lý kẹp, các cấu hình Satinsky, Bulldog và kẹp thân dài ngàm gập góc, cơ cấu khóa và tiêu chí lựa chọn. Nội dung mang tính kiến thức chuyên môn, không thay thế hướng dẫn sử dụng (IFU) của nhà sản xuất hay đánh giá của phẫu thuật viên.
2. Nguyên Lý Kẹp Mạch: Lực Kẹp & Tác Động Lên Thành Mạch
Để chặn dòng chảy, lực ép của ngàm phải đủ thắng áp lực trong lòng mạch. Nghiên cứu thực nghiệm trên động mạch chủ bụng chuột của Sun và cộng sự (2021) xây dựng công thức tính lực chặn tối thiểu (minimum occlusive force) dựa trên ba biến số: đường kính mạch, huyết áp và độ rộng ngàm kẹp; giá trị đo thực tế không khác biệt có ý nghĩa thống kê so với giá trị tính toán.
Lực kẹp và thời gian kẹp cũng liên quan đến tác động lên thành mạch. Mô hình tính toán của Chen và cộng sự (2010) cho thấy hình dạng bề mặt tiếp xúc của ngàm làm thay đổi đáng kể ứng suất trên thành mạch, đặc biệt ở phía lòng mạch. Trên mô hình động mạch chủ heo, Babin-Ebell và cộng sự (2010) ghi nhận tổn thương nội mạc xuất hiện ngay cả khi kẹp ở mức vừa phải, và thời gian kẹp ảnh hưởng rõ hơn so với áp lực trong lòng mạch.
Các kết quả trên đến từ mô hình thực nghiệm và mô hình tính toán. Chúng giải thích vì sao hình học ngàm và lực kẹp quan trọng, nhưng không phải là hướng dẫn lâm sàng. Việc chọn kẹp, mức khóa và thời gian kẹp thuộc về đánh giá chuyên môn của phẫu thuật viên.
3. Kẹp Chặn Toàn Phần & Kẹp Chặn Một Phần
Theo cách ngàm tiếp xúc với mạch, kẹp mạch máu được chia thành hai nhóm chức năng:
- Kẹp chặn toàn phần (total occlusion): ngàm ôm ngang qua toàn bộ đường kính mạch và chặn hoàn toàn dòng chảy qua điểm kẹp. Kẹp Bulldog và phần lớn kẹp có ngàm thẳng hoặc gập góc đặt vuông góc với trục mạch hoạt động theo nguyên lý này.
- Kẹp chặn một phần (partial occlusion, kẹp tiếp tuyến): ngàm cong chỉ ôm một phần thành mạch, cô lập một vùng thao tác trên thành mạch trong khi phần lòng mạch còn lại vẫn có thể duy trì dòng chảy. Kẹp Satinsky là cấu hình điển hình của nhóm này.
Lựa chọn giữa hai nguyên lý phụ thuộc vào kích thước mạch, vị trí thao tác và kế hoạch phẫu thuật, do phẫu thuật viên quyết định.
4. Kẹp Satinsky & Kẹp Tiếp Tuyến
Kẹp Satinsky là kẹp tiếp tuyến (side-biting / tangential clamp) có chuôi xỏ ngón, khóa ratchet nhiều nấc và ngàm cong dạng chữ S hoặc chữ C. Độ cong của ngàm cho phép ôm một phần thành của mạch lớn, tạo vùng thao tác cho đường khâu bên thành mạch. Khi đánh giá kẹp Satinsky, cần xem xét bán kính cong của ngàm, chiều dài vùng tiếp xúc, kiểu răng khía và độ khớp của hai ngàm suốt chiều dài khi khóa ở từng nấc.
Tham khảo cấu hình kẹp mạch máu Satinsky với ngàm cong kép chữ S và khóa hãm nhiều nấc trong danh mục ELESUN.
5. Kẹp Mạch Máu Bulldog
Kẹp mạch máu Bulldog là kẹp nhỏ tự giữ, không có chuôi dài và không dùng khóa ratchet: ngàm khép lại nhờ lực lò xo khi phẫu thuật viên thả tay. Thiết kế bắt chéo (cross-action) đảo chiều lực bóp, nên bóp vào bản tỳ ngón tay sẽ mở ngàm. Nhờ kích thước gọn, kẹp có thể lưu lại trên mạch ngoại vi hoặc nhánh mạch nhỏ mà không chiếm chỗ trong phẫu trường.
Vì lực kẹp do lò xo quy định và không điều chỉnh theo nấc như kẹp ratchet, việc chọn cỡ, độ dài ngàm và kiểu ngàm (thẳng hoặc cong) cho từng đường kính mạch cần dựa trên thông tin của nhà sản xuất. Xem kẹp mạch máu Bulldog với cơ cấu lò xo bắt chéo và ngàm cong.
6. Kẹp Thân Dài & Ngàm Gập Góc
Ở phẫu trường sâu hoặc khi mạch nằm sau các cấu trúc giải phẫu khác, kẹp có thân dài và ngàm gập góc giúp đặt ngàm vuông góc với trục mạch trong khi chuôi cầm vẫn nằm ngoài vùng quan sát. Ba thông số hình học cần đối chiếu với vị trí dự kiến là góc gập của ngàm, chiều dài ngàm so với đường kính mạch và chiều dài thân.
Trong danh mục ELESUN, kẹp mạch máu góc là một ví dụ về cấu hình thân dài, ngàm gập góc và khóa hãm nhiều nấc. Nguyên tắc chung về hình học thẳng, cong, gập góc được phân tích trong chuyên khảo nguyên tắc lựa chọn và thiết kế hình học dụng cụ phẫu thuật.
7. Hình Học Ngàm & Kiểu Răng Khía
Ngàm kẹp là phần duy nhất tiếp xúc với thành mạch. Khi so sánh các kẹp mạch máu, các đặc điểm hình học sau quyết định cách lực được truyền lên mạch:
- Hình dạng ngàm: thẳng, cong, gập góc hoặc cong kép; quyết định kẹp chặn toàn phần hay một phần và hướng tiếp cận.
- Chiều dài và độ rộng ngàm: ngàm cần đủ dài để ôm trọn đường kính mạch khi kẹp toàn phần; độ rộng ngàm là một trong các biến số của lực chặn tối thiểu (Sun và cộng sự, 2021).
- Kiểu răng khía: các hàng răng mảnh chạy dọc ngàm phân tán lực trên nhiều điểm tiếp xúc; mật độ và độ sâu răng khía khác nhau giữa các thiết kế.
- Độ khớp hai ngàm: hai ngàm phải tiếp xúc đều suốt chiều dài khi khép, không hở ở đầu ngàm và không lệch trục.
8. Khóa Ratchet & Cơ Cấu Lò Xo

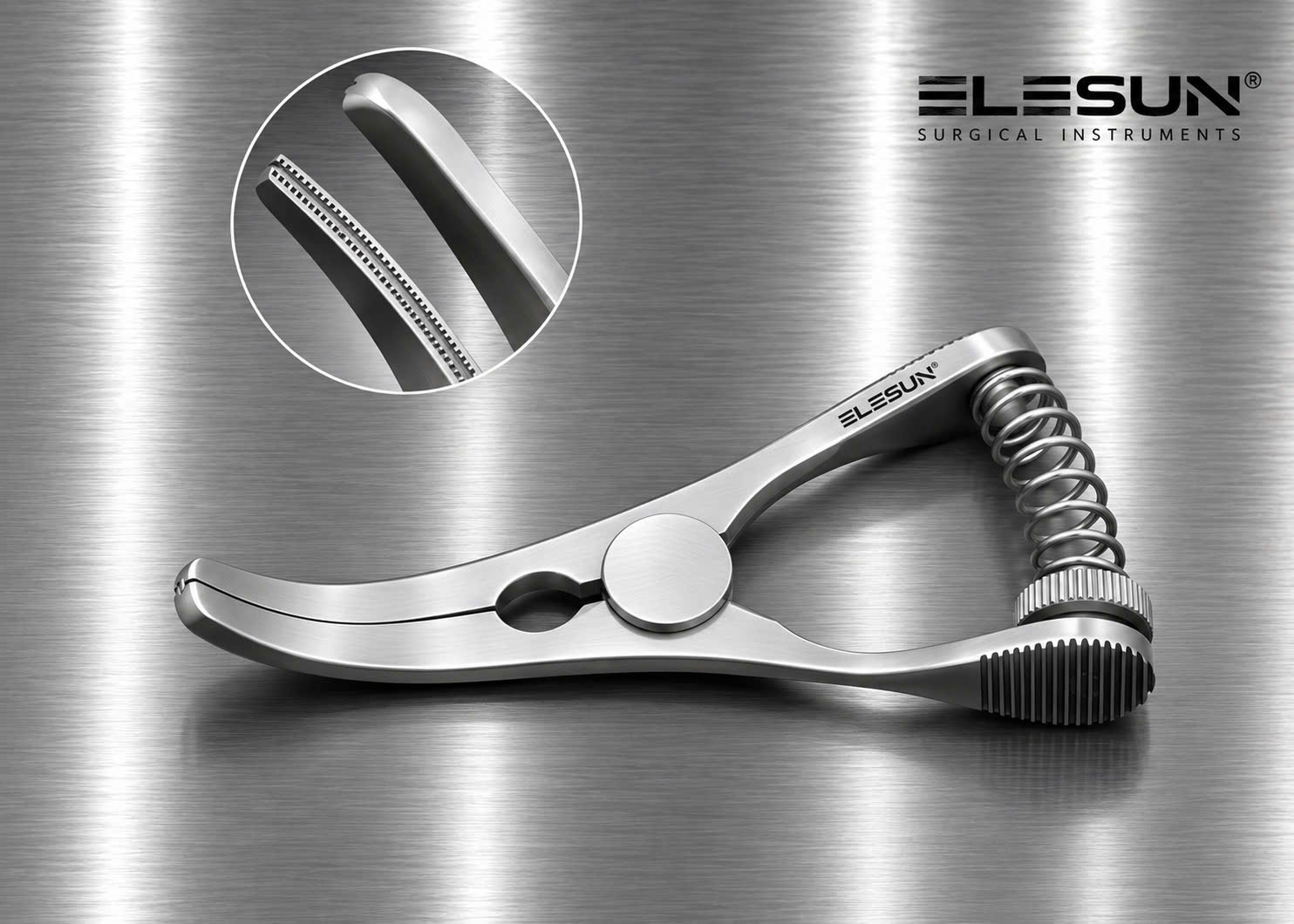

Lực kẹp được duy trì bằng một trong hai cơ cấu. Khóa ratchet gồm các răng ăn khớp ở đuôi chuôi xỏ ngón, cho phép chọn và giữ mức khép ngàm theo từng nấc. Cơ cấu lò xo dùng lực đàn hồi của lò xo lá bắt chéo hoặc lò xo xoắn để tự đóng ngàm, nên kẹp tự giữ mà không cần chuôi dài.
| Đặc điểm | Kẹp Satinsky | Kẹp Bulldog | Kẹp thân dài ngàm gập góc |
|---|---|---|---|
| Kiểu chặn dòng chảy | Một phần (tiếp tuyến) | Toàn phần trên mạch nhỏ | Thường toàn phần |
| Duy trì lực kẹp | Khóa ratchet nhiều nấc | Lò xo tự giữ, không chỉnh theo nấc | Khóa ratchet nhiều nấc |
| Chuôi cầm | Chuôi xỏ ngón | Bản tỳ ngón tay, không chuôi dài | Chuôi xỏ ngón, thân dài |
| Hình học ngàm | Cong chữ S hoặc chữ C | Ngắn, thẳng hoặc cong | Gập góc so với thân |
| Điểm cần kiểm tra | Độ khớp ngàm cong ở mọi nấc khóa | Độ đàn hồi lò xo, độ khép đầu ngàm | Góc ngàm, độ khớp ngàm, ăn khớp ratchet |
Với các dụng cụ có khớp trục không cắt như kẹp ratchet, tiêu chuẩn ISO 7151 quy định yêu cầu chung và phương pháp thử. Kẹp lò xo không có khóa nấc, nên lực kẹp phụ thuộc vào thiết kế và tình trạng của lò xo.
9. Tiêu Chí Lựa Chọn & Lưu Ý Kỹ Thuật
Khi xây dựng bộ kẹp mạch máu cho khoa phòng, có thể đánh giá theo các tiêu chí sau:
- Kích thước và vị trí mạch: đường kính mạch quyết định chiều dài ngàm và cỡ kẹp; vị trí quyết định thân thẳng, cong hay gập góc.
- Nguyên lý chặn: cần chặn toàn phần hay một phần thành mạch.
- Cơ cấu duy trì lực: khóa ratchet cho phép chọn mức khép theo nấc; kẹp lò xo gọn, tự giữ nhưng lực cố định theo thiết kế.
- Hình học ngàm và răng khía: độ khớp hai ngàm và kiểu răng khía phù hợp với mục đích sử dụng do nhà sản xuất công bố.
- IFU và tái xử lý: thông tin tái xử lý theo ISO 17664-1 và khả năng làm sạch răng khía, khớp trục, lò xo tại bộ phận tiệt khuẩn trung tâm.
Trước mỗi lần sử dụng và sau mỗi chu trình tái xử lý, cần kiểm tra ngàm không cong vênh, răng khía nguyên vẹn và sạch, khóa ratchet ăn khớp ở từng nấc, lò xo còn đàn hồi. Nguyên tắc làm sạch và tiệt khuẩn được tổng hợp trong chuyên khảo nguyên tắc tái xử lý, làm sạch & tiệt khuẩn dụng cụ phẫu thuật.
Đối với việc làm sạch, khử khuẩn và tiệt khuẩn, cần tuân thủ Hướng dẫn sử dụng (IFU) áp dụng cho từng dụng cụ và quy trình tái xử lý đã được thẩm định của cơ sở y tế.
10. Câu Hỏi Thường Gặp
Kẹp mạch máu khác kẹp cầm máu thông thường như thế nào?
Kẹp cầm máu thông thường được dùng để kẹp giữ mô hoặc mạch đang chảy máu. Kẹp mạch máu được thiết kế để chặn tạm thời dòng chảy trên đoạn mạch cần tiếp tục giữ chức năng sau khi tháo kẹp, nên chú trọng hình học ngàm, kiểu răng khía phân tán lực và khả năng kiểm soát mức khép ngàm. Hai nhóm có thể giống nhau về chuôi xỏ ngón và khóa ratchet nhưng khác nhau về mục đích sử dụng và thiết kế ngàm.
Kẹp chặn một phần như kẹp Satinsky khác kẹp chặn toàn phần ra sao?
Kẹp chặn toàn phần ôm ngang toàn bộ đường kính mạch và ngừng dòng chảy qua điểm kẹp. Kẹp chặn một phần, điển hình là kẹp Satinsky, dùng ngàm cong để ôm một phần thành mạch lớn, cô lập vùng thao tác trên thành mạch trong khi phần lòng mạch còn lại vẫn có thể duy trì dòng chảy. Việc dùng nguyên lý nào phụ thuộc vào kích thước mạch, vị trí và kế hoạch phẫu thuật do phẫu thuật viên quyết định.
Có thể điều chỉnh lực kẹp của kẹp Bulldog không?
Kẹp Bulldog không có khóa ratchet, nên không chọn mức khép theo nấc như kẹp có chuôi xỏ ngón. Lực kẹp được quy định bởi thiết kế lò xo, chiều dài và kiểu ngàm của từng mẫu. Vì vậy, việc lựa chọn cỡ và kiểu kẹp Bulldog phù hợp với đường kính mạch cần dựa trên thông tin do nhà sản xuất cung cấp, đồng thời kiểm tra định kỳ độ đàn hồi của lò xo và độ khép của đầu ngàm.
Kẹp mạch máu "atraumatic" có hoàn toàn không gây tổn thương thành mạch?
Không. "Atraumatic" mô tả mục tiêu thiết kế ngàm nhằm hạn chế sang chấn, không phải bảo đảm thành mạch không bị tác động. Mô hình tính toán của Chen và cộng sự (2010) cho thấy hình dạng ngàm làm thay đổi ứng suất trên thành mạch, và nghiên cứu trên động mạch chủ heo của Babin-Ebell và cộng sự (2010) ghi nhận tổn thương nội mạc ngay cả khi kẹp ở mức vừa phải, với thời gian kẹp là yếu tố ảnh hưởng rõ rệt.
Yếu tố nào quyết định lực tối thiểu để chặn dòng chảy?
Theo nghiên cứu thực nghiệm của Sun và cộng sự (2021) trên động mạch chủ bụng chuột, lực chặn tối thiểu có thể tính từ ba biến số: đường kính mạch, huyết áp và độ rộng ngàm kẹp, và giá trị đo thực tế phù hợp với công thức tính. Kết quả này giải thích vì sao cỡ ngàm cần tương thích với kích thước mạch, nhưng là dữ liệu thực nghiệm trên động vật, không phải thông số áp dụng trực tiếp cho lâm sàng.
Cần kiểm tra kẹp mạch máu những gì sau mỗi chu trình tái xử lý?
Các điểm kiểm tra thường gồm: hai ngàm khép đều suốt chiều dài, không cong vênh hay lệch trục; răng khía nguyên vẹn, sạch tồn dư; khóa ratchet ăn khớp ở từng nấc và nhả êm; lò xo của kẹp Bulldog còn đàn hồi; bề mặt không ăn mòn hoặc nứt. Trạng thái mở hay khóa khi xử lý, việc bôi trơn và thông số tiệt khuẩn phải tuân theo IFU của từng dụng cụ và quy trình đã được thẩm định của cơ sở y tế.
11. Kết Luận
Kẹp mạch máu khác nhau chủ yếu ở nguyên lý chặn (toàn phần hay một phần), cơ cấu duy trì lực (ratchet hay lò xo) và hình học ngàm. Kẹp Satinsky phục vụ kẹp tiếp tuyến trên mạch lớn, kẹp Bulldog cho kẹp tạm gọn trên mạch nhỏ, còn kẹp thân dài ngàm gập góc giúp tiếp cận phẫu trường sâu. Lựa chọn đúng dựa trên kích thước mạch, vị trí, thiết kế ngàm và IFU của nhà sản xuất.
