Dụng cụ phẫu thuật mạch máu là nhóm dụng cụ cơ học dùng để phẫu tích, kiểm soát tạm thời dòng chảy, cắt và khâu nối mạch máu — gồm kẹp mạch máu, kẹp phẫu tích, kéo, kẹp mang kim và dụng cụ vi phẫu mạch máu. Bài viết phân loại các nhóm chính, giải thích chức năng cơ học và tiêu chí kỹ thuật khi lựa chọn.
1. Dụng Cụ Phẫu Thuật Mạch Máu Là Gì?
Dụng cụ phẫu thuật mạch máu là nhóm dụng cụ phẫu thuật cơ học được thiết kế để thao tác trên thành mạch: bộc lộ và phẫu tích mạch máu khỏi mô xung quanh, kiểm soát tạm thời dòng chảy, mở và cắt thành mạch, giữ kim khâu khi khâu nối. Năm nhóm chính gồm kẹp mạch máu (vascular clamps), kẹp phẫu tích mạch máu (vascular dissecting forceps), kéo phẫu thuật mạch máu, kẹp mang kim mạch máu và dụng cụ vi phẫu mạch máu dùng dưới kính phóng đại.
Điểm chung của nhóm dụng cụ này là yêu cầu kiểm soát lực cơ học chính xác trên một cấu trúc mềm, có áp lực và dễ tổn thương. Vì vậy, hình học ngàm, kiểu răng khía bề mặt tiếp xúc, cơ cấu khóa hoặc lò xo và chiều dài làm việc là các thông số kỹ thuật quan trọng hơn so với nhiều nhóm dụng cụ phẫu thuật tổng quát.
Bài viết này mang tính kiến thức chuyên môn tổng quát. Để xem các cấu hình sản phẩm hiện có, tham khảo danh mục dụng cụ phẫu thuật mạch máu ELESUN. Nội dung không thay thế hướng dẫn sử dụng (IFU) của nhà sản xuất, quy trình của cơ sở y tế hay đánh giá chuyên môn của phẫu thuật viên.
2. Phẫu Tích Mạch Máu Trong Ngoại Khoa Là Gì?
Phẫu tích mạch máu (surgical vascular dissection) là kỹ thuật ngoại khoa bộc lộ một đoạn mạch, tách mạch khỏi mô liên kết và các cấu trúc lân cận, từ đó tạo không gian để đặt kẹp kiểm soát đầu gần và đầu xa trước khi mở mạch, khâu nối hoặc sửa chữa thành mạch. Các dụng cụ phẫu tích thường dùng trong giai đoạn này là kẹp phẫu tích có đầu làm việc mảnh, kéo phẫu tích và các dụng cụ bóc tách tù.
Phân biệt thuật ngữ: "Phẫu tích mạch máu" là một thao tác phẫu thuật có chủ đích. Thuật ngữ này khác hoàn toàn với bóc tách động mạch (arterial dissection, ví dụ bóc tách động mạch chủ) — một tình trạng bệnh lý, trong đó vết rách lớp nội mạc cho phép máu đi vào giữa các lớp thành mạch và tạo thành lòng giả (StatPearls, NBK441963). Bài viết này chỉ đề cập đến dụng cụ cho thao tác phẫu tích ngoại khoa.
3. Các Nhóm Dụng Cụ Chính & Chức Năng Cơ Học
Mỗi nhóm dụng cụ mạch máu đảm nhận một chức năng cơ học riêng trong quy trình. Bảng dưới đây tóm tắt chức năng và cơ cấu điển hình của từng nhóm:
| Nhóm dụng cụ | Chức năng cơ học chính | Cơ cấu điển hình |
|---|---|---|
| Kẹp mạch máu | Chặn tạm thời toàn bộ hoặc một phần dòng chảy | Chuôi xỏ ngón và khóa ratchet nhiều nấc; hoặc lò xo tự giữ (Bulldog) |
| Kẹp phẫu tích mạch máu | Cầm giữ thành mạch và mô quanh mạch khi phẫu tích, khâu | Hai nhánh lò xo, đầu làm việc có răng khía mảnh |
| Kéo mạch máu | Cắt mô, mở rộng đường mở mạch, cắt chỉ | Khớp trục, lưỡi thẳng, cong hoặc gập góc |
| Kẹp mang kim mạch máu | Giữ ổn định kim khâu khi khâu nối | Ngàm ngắn chịu lực, khóa ratchet, thân dài cho phẫu trường sâu |
| Dụng cụ vi phẫu mạch máu | Thao tác trên mạch nhỏ dưới kính phóng đại | Cán lò xo, đầu làm việc siêu mảnh, kẹp vi mạch cỡ nhỏ |
4. Kẹp Mạch Máu: Satinsky, Bulldog & Cấu Hình Gập Góc
Kẹp mạch máu (vascular clamp) được dùng để kiểm soát tạm thời dòng chảy trong lòng mạch. Cấu hình ngàm quyết định kẹp sẽ chặn toàn bộ chu vi mạch hay chỉ một phần thành mạch, còn cơ cấu khóa hoặc lò xo quyết định cách lực kẹp được duy trì.
Kẹp Satinsky (kẹp tiếp tuyến)
Kẹp Satinsky là kẹp tiếp tuyến (side-biting / tangential clamp) có ngàm cong, dùng để kẹp một phần thành mạch lớn. Khi kẹp tiếp tuyến, phần lòng mạch còn lại vẫn có thể duy trì dòng chảy, tạo vùng thao tác trên thành mạch. Kẹp có chuôi xỏ ngón và khóa ratchet nhiều nấc. Tham khảo cấu hình kẹp mạch máu Satinsky trong danh mục ELESUN.
Kẹp mạch máu Bulldog
Kẹp mạch máu Bulldog là kẹp nhỏ tự giữ, không có chuôi dài, đóng ngàm bằng lực lò xo. Nhờ kích thước gọn, kẹp có thể lưu lại trên mạch ngoại vi hoặc nhánh mạch nhỏ mà không chiếm chỗ trong phẫu trường. Vì lực kẹp do lò xo quy định, việc chọn đúng cỡ và kiểu kẹp cho từng đường kính mạch cần dựa trên thông tin của nhà sản xuất. Xem kẹp mạch máu Bulldog.

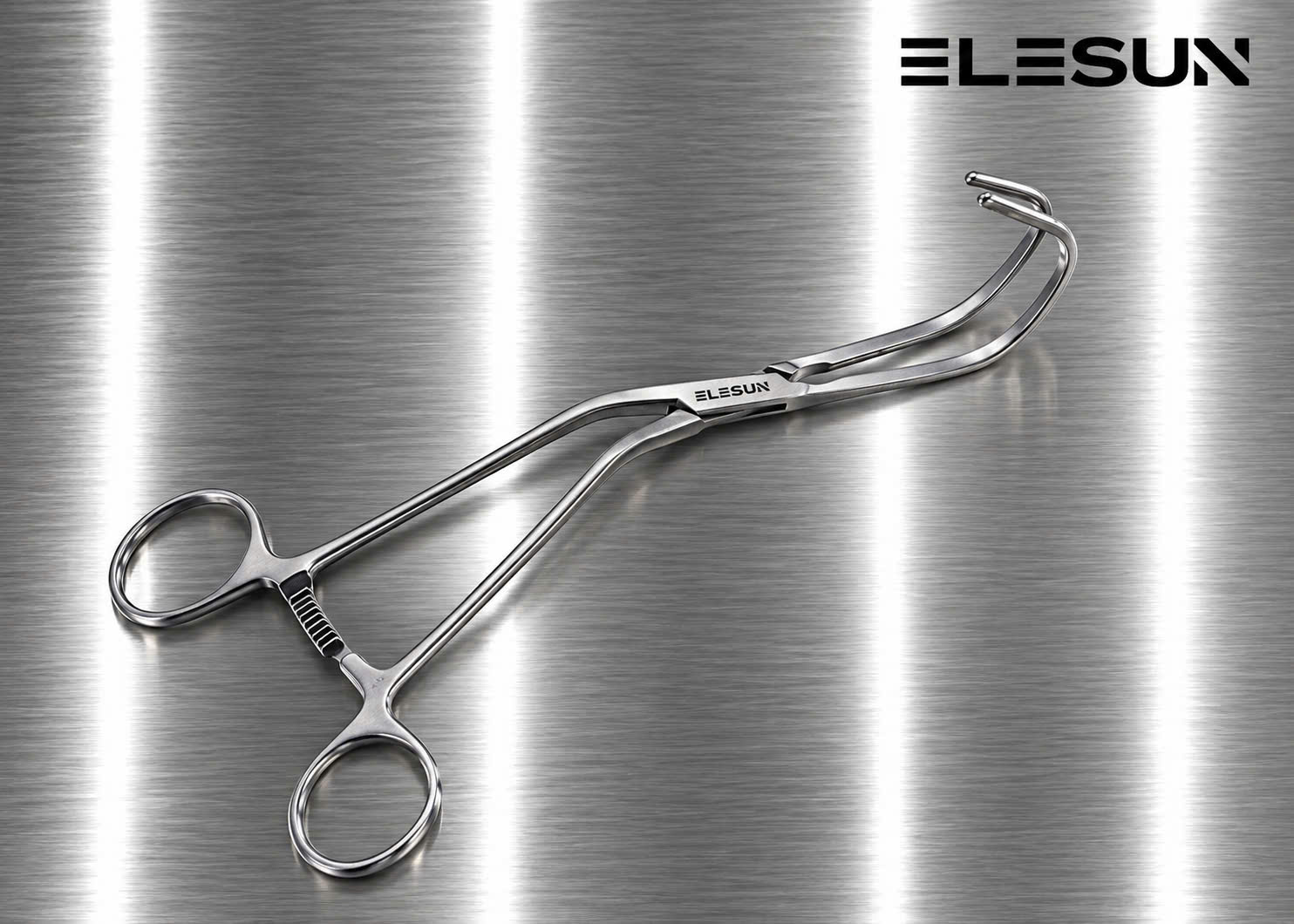

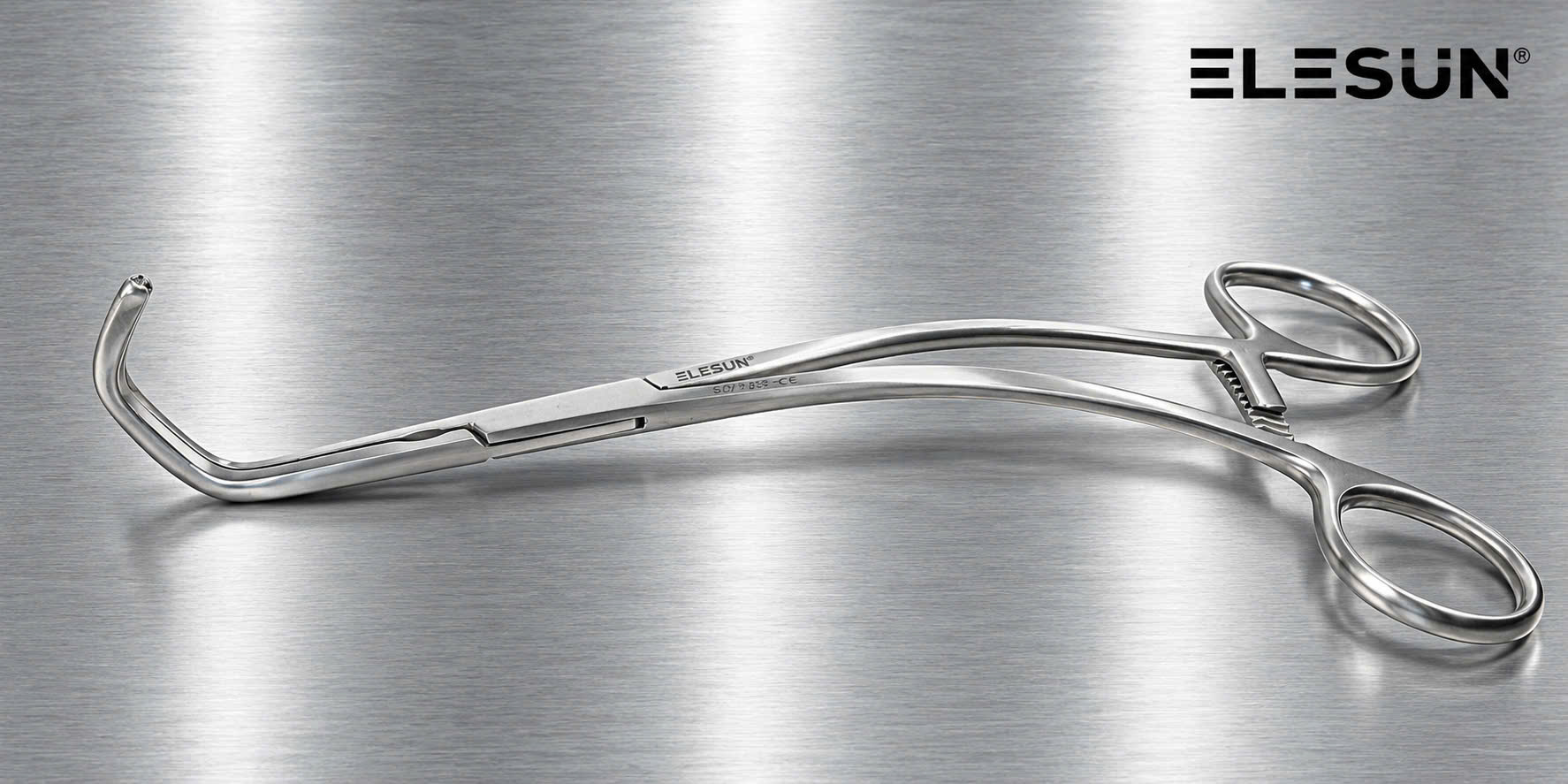

Kẹp có ngàm gập góc và thân dài
Ở phẫu trường sâu hoặc khi mạch nằm sau các cấu trúc giải phẫu khác, kẹp có ngàm gập góc và thân dài giúp đưa ngàm vào đúng trục mạch trong khi chuôi cầm vẫn nằm ngoài vùng quan sát. Góc ngàm, độ dài ngàm và chiều dài thân là các thông số cần đối chiếu với vị trí giải phẫu dự kiến.
Trong danh mục ELESUN, kẹp mạch máu góc là một ví dụ về cấu hình thân dài, ngàm gập góc và khóa ratchet nhiều nấc.
Thuật ngữ "atraumatic" (ít sang chấn) thường dùng để mô tả kiểu răng khía của kẹp mạch máu, nhưng đây là mục tiêu thiết kế, không phải bảo đảm rằng thành mạch không bị tác động. Một mô hình tính toán tương tác dòng chảy – thành mạch khi kẹp động mạch chủ của Chen và cộng sự (2010) cho thấy hình dạng bề mặt tiếp xúc của ngàm kẹp làm thay đổi đáng kể ứng suất phân bố lên thành mạch, đặc biệt ở phía lòng mạch. Vì vậy, việc lựa chọn kiểu ngàm và mức khóa nên dựa trên IFU và đánh giá chuyên môn cho từng tình huống.

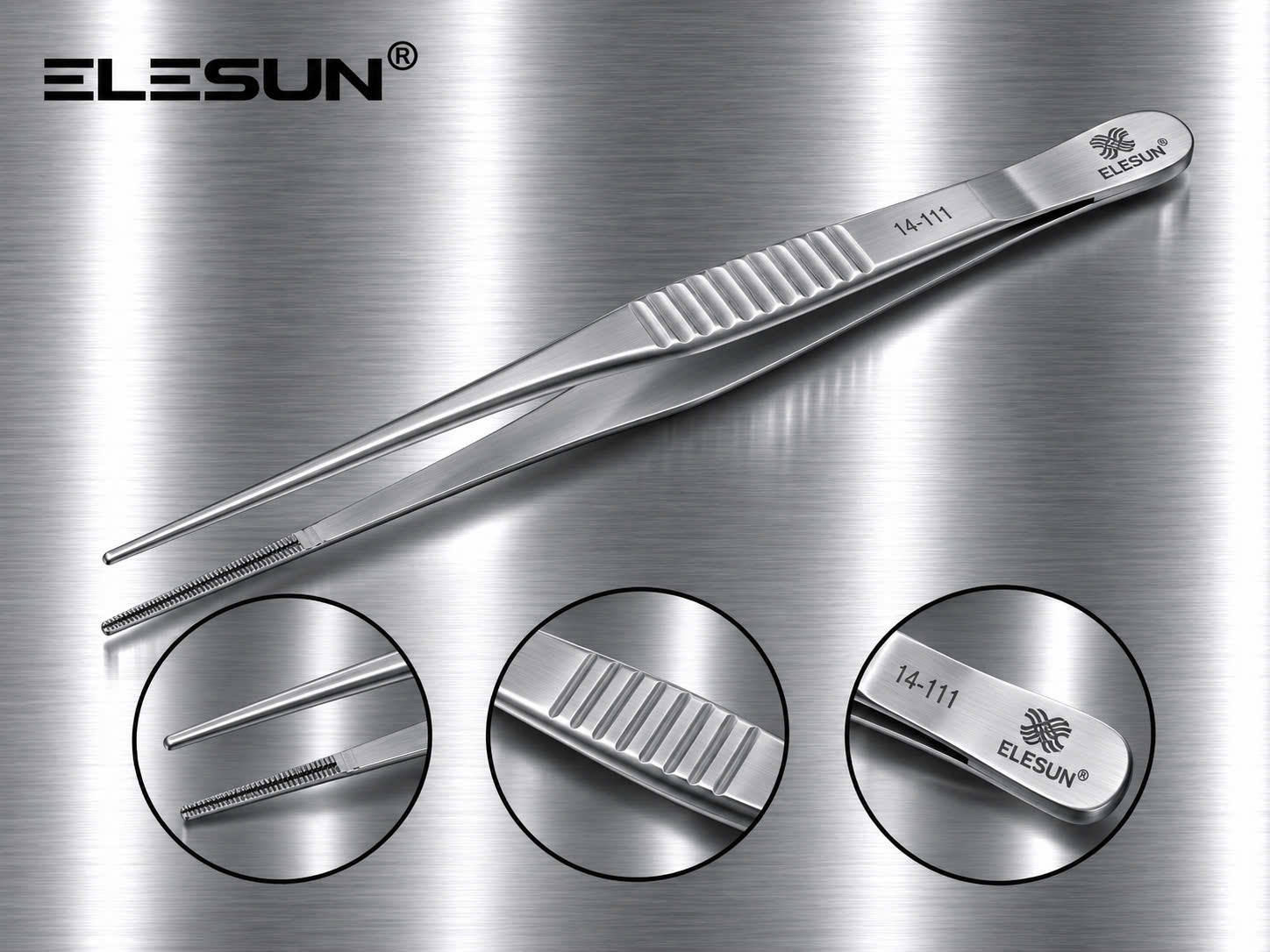

5. Kẹp Phẫu Tích Mạch Máu & Hình Học Đầu Làm Việc
Kẹp phẫu tích mạch máu (vascular dissecting forceps, còn gọi là vascular tissue forceps) là dụng cụ cầm tay hai nhánh nối với nhau ở đuôi, hoạt động bằng độ đàn hồi lò xo của thân kẹp. Dụng cụ dùng để cầm giữ thành mạch, lớp áo ngoài và mô quanh mạch trong khi phẫu tích hoặc khâu nối.

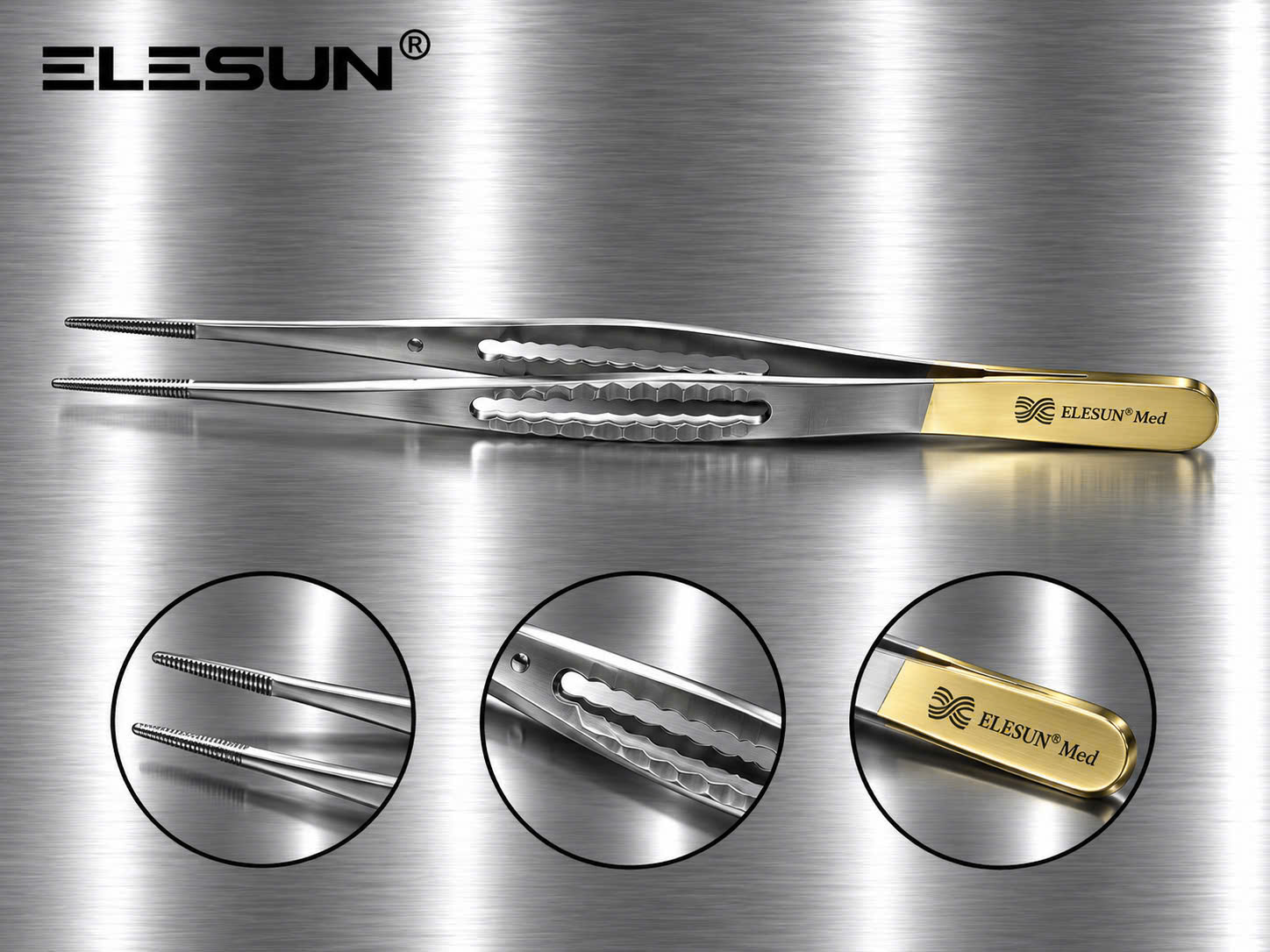

Kiểu kẹp phẫu tích DeBakey là cấu hình phổ biến trong phẫu thuật tim mạch và mạch máu. Theo tổng quan của Salehi (2024), đặc điểm nhận diện của kiểu DeBakey là các răng khía nhỏ dọc theo ngàm kẹp, được thiết kế để phân tán lực cầm trên nhiều điểm tiếp xúc nhằm hạn chế tổn thương mô, cùng thân kẹp dài và đầu làm việc mảnh để tiếp cận phẫu trường sâu.
Khi đánh giá hình học đầu làm việc, cần xem xét: độ rộng và chiều dài vùng răng khía, kiểu răng khía (dọc, ngang hoặc dạng hàng răng mảnh), độ khớp của hai đầu ngàm khi khép, đầu thẳng hay cong và chiều dài tổng thể so với độ sâu phẫu trường. Vùng cầm có gờ hoặc khía giúp tăng độ bám khi thao tác. Các nguyên tắc chung về hình học thẳng, cong, gập góc và bayonet được phân tích trong chuyên khảo nguyên tắc lựa chọn và thiết kế hình học dụng cụ phẫu thuật.
Cấu hình kẹp phẫu tích kiểu DeBakey hiện có trong danh mục là kẹp phẫu tích mạch máu DeBakey với thân có cửa sổ dọc.
6. Kéo Phẫu Thuật Mạch Máu
Kéo phẫu thuật mạch máu được dùng để cắt mô quanh mạch khi phẫu tích, mở rộng đường mở thành mạch (arteriotomy) và cắt chỉ. Hướng lưỡi kéo so với trục thân là yếu tố quyết định khả năng cắt dọc theo thành mạch trong không gian hẹp.
- Kéo kiểu Potts-Smith: lưỡi kéo mảnh gập góc so với thân, thân dài, phục vụ thao tác mở rộng đường mở mạch theo trục mạch. Tham khảo kéo cắt mạch máu Potts-Smith trong danh mục ELESUN.
- Kéo phẫu tích lưỡi thẳng hoặc cong: dùng để tách và cắt mô liên kết quanh mạch trong giai đoạn bộc lộ.
- Kéo vi phẫu cán lò xo: dùng cho mạch nhỏ dưới kính phóng đại, được đề cập trong phần dụng cụ vi phẫu mạch máu.
Khi đánh giá kéo mạch máu, cần kiểm tra độ sắc và độ khớp của lưỡi suốt chiều dài cắt, độ êm của khớp trục và độ thẳng hàng của hai mũi kéo.
7. Kẹp Mang Kim & Dụng Cụ Vi Phẫu Mạch Máu
Kẹp mang kim mạch máu
Kẹp mang kim mạch máu (vascular needle holder) giữ cố định kim khâu cỡ nhỏ trong khi khâu nối. Ngàm ngắn, bề mặt ngàm phù hợp với cỡ kim và khóa ratchet giúp kim không xoay khi xuyên qua thành mạch; thân dài hỗ trợ khâu trong phẫu trường sâu. Cỡ ngàm cần tương thích với cỡ kim dự kiến sử dụng. Xem kẹp mang kim mạch máu cán dài.

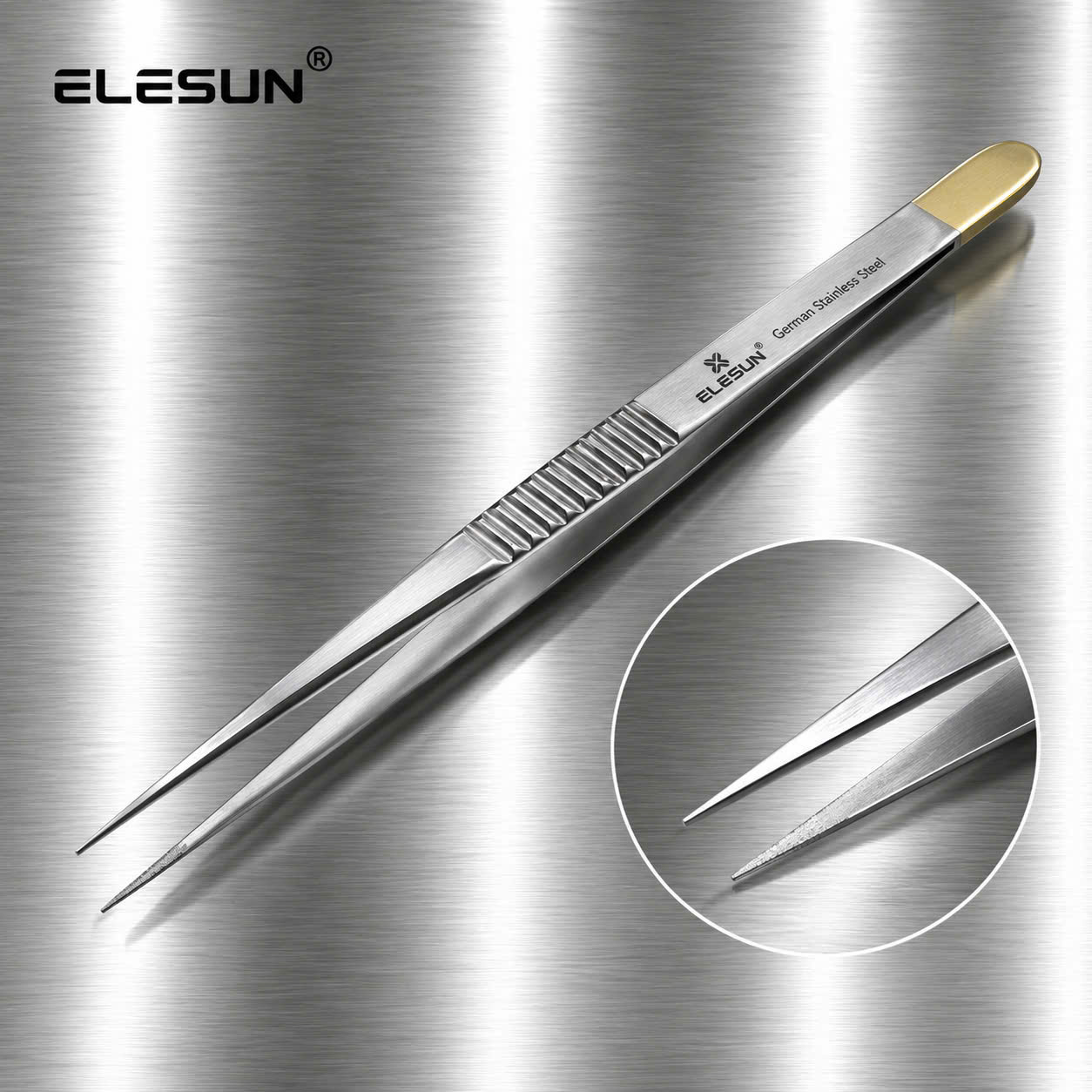

Kẹp đầu nhọn mảnh & dụng cụ vi phẫu mạch máu
Với mạch máu nhỏ, thao tác thường được thực hiện dưới kính lúp hoặc kính hiển vi phẫu thuật. Dụng cụ vi phẫu mạch máu gồm kẹp vi phẫu cán lò xo, kéo vi phẫu, kẹp mang kim vi phẫu và kẹp vi mạch cỡ nhỏ. Đặc điểm chung là đầu làm việc rất mảnh, cán tròn hoặc dẹt cầm theo tư thế ngòi bút, giúp chuyển cử động ngón tay thành chuyển động nhỏ và ổn định. Cấu trúc thân và đầu làm việc của kẹp vi phẫu được phân tích chi tiết trong bài kẹp vi phẫu (microsurgical forceps).
Việc một kẹp đầu nhọn mảnh có phù hợp cho thao tác vi phẫu mạch máu hay không phụ thuộc vào cấu hình cụ thể và chỉ định của nhà sản xuất. Các cấu hình vi phẫu hiện có được giới thiệu tại danh mục dụng cụ vi phẫu ELESUN.
8. Tiêu Chí Lựa Chọn Dụng Cụ Phẫu Thuật Mạch Máu
Không có một bộ dụng cụ mạch máu phù hợp cho mọi trường hợp. Việc lựa chọn cần do phẫu thuật viên và hội đồng chuyên môn quyết định, dựa trên các nhóm tiêu chí kỹ thuật sau:
| Tiêu chí | Câu hỏi kỹ thuật cần trả lời |
|---|---|
| Giải phẫu & kích thước mạch | Đường kính và độ dày thành mạch dự kiến? Cần chặn toàn bộ hay một phần lòng mạch? |
| Đường tiếp cận | Độ sâu phẫu trường, hướng tiếp cận, cần thân thẳng, cong hay gập góc? |
| Thiết kế ngàm | Chiều dài, độ cong và góc ngàm; kiểu răng khía của bề mặt tiếp xúc |
| Đặc tính cầm giữ | Độ rộng đầu làm việc, độ khớp hai ngàm, độ bám mà không cần tăng lực ép |
| Kiểm soát cơ học | Số nấc khóa ratchet, lực lò xo, độ êm của khớp trục khi đóng mở |
| Mục đích sử dụng & IFU | Mục đích sử dụng do nhà sản xuất công bố và hướng dẫn tái xử lý đi kèm |
Với các dụng cụ có khớp trục không cắt như kẹp mạch máu và kẹp mang kim, tiêu chuẩn ISO 7151 quy định các yêu cầu chung và phương pháp thử. Về vật liệu thân dụng cụ, xem chuyên khảo vật liệu dụng cụ phẫu thuật: thép không gỉ & titanium, trong đó phân tích các tiêu chuẩn như ASTM F899 và ISO 7153-1.
9. Kiểm Tra Kỹ Thuật, Làm Sạch, Tiệt Khuẩn & IFU
Răng khía mảnh, khớp trục và khóa ratchet là những vị trí dễ giữ lại tồn dư sinh học và cũng là nơi hư hỏng cơ học ảnh hưởng trực tiếp đến chức năng của dụng cụ mạch máu. Các điểm kiểm tra kỹ thuật thường được áp dụng sau mỗi chu trình tái xử lý gồm:
- Độ khớp của hai ngàm và hai đầu làm việc khi khép, không lệch trục, không cong vênh.
- Răng khía còn nguyên vẹn, sạch tồn dư, không mẻ hoặc mòn bất thường.
- Khóa ratchet ăn khớp ở từng nấc và nhả êm; lò xo của kẹp Bulldog và kẹp phẫu tích còn đàn hồi.
- Lưỡi kéo cắt đều suốt chiều dài lưỡi, mũi kéo khép thẳng hàng.
- Bề mặt không có dấu hiệu ăn mòn, rỗ hoặc nứt.
Theo ISO 17664-1, nhà sản xuất có trách nhiệm cung cấp thông tin cần thiết để tái xử lý thiết bị y tế tới hạn và bán tới hạn. Trạng thái mở hay khóa của dụng cụ khi làm sạch và tiệt khuẩn, việc tháo rời, bôi trơn và thông số tiệt khuẩn phải tuân theo IFU của từng dụng cụ cùng quy trình đã được thẩm định của cơ sở y tế. Hướng dẫn khử khuẩn và tiệt khuẩn của CDC cũng nhấn mạnh làm sạch kỹ lưỡng là bước bắt buộc trước khử khuẩn hoặc tiệt khuẩn. Các nguyên tắc chung được tổng hợp trong chuyên khảo nguyên tắc tái xử lý, làm sạch & tiệt khuẩn dụng cụ phẫu thuật.
Đối với việc làm sạch, khử khuẩn và tiệt khuẩn, cần tuân thủ Hướng dẫn sử dụng (IFU) áp dụng cho từng dụng cụ và quy trình tái xử lý đã được thẩm định của cơ sở y tế.
10. Danh Mục Kiểm Tra Khi Lựa Chọn & Mua Sắm Cho Bệnh Viện
Khi xây dựng hoặc bổ sung bộ dụng cụ phẫu thuật mạch máu, khoa phòng và bộ phận mua sắm có thể sử dụng danh mục kiểm tra sau:
- Xác định các quy trình phẫu thuật cần trang bị và nhóm dụng cụ tương ứng cho từng giai đoạn: phẫu tích, kiểm soát mạch, mở mạch, khâu nối.
- Liệt kê cấu hình cần có cho từng nhóm: chiều dài, kiểu thân thẳng, cong hoặc gập góc, kiểu ngàm và kiểu răng khía.
- Yêu cầu nhà cung cấp cung cấp IFU, thông tin tái xử lý và công bố vật liệu cho từng mã dụng cụ.
- Đối chiếu yêu cầu tái xử lý trong IFU với năng lực của bộ phận tiệt khuẩn trung tâm.
- Đề nghị mẫu đánh giá để phẫu thuật viên kiểm tra cảm giác cầm, độ khớp ngàm và hoạt động của khóa.
- Kiểm tra hồ sơ pháp lý của sản phẩm theo quy định hiện hành về trang thiết bị y tế.
- Lập kế hoạch kiểm tra định kỳ, bảo dưỡng và thay thế dụng cụ trong suốt vòng đời sử dụng.
11. Câu Hỏi Thường Gặp
Dụng cụ phẫu thuật mạch máu gồm những nhóm nào?
Có thể chia dụng cụ phẫu thuật mạch máu thành năm nhóm theo chức năng cơ học: kẹp mạch máu để kiểm soát tạm thời dòng chảy; kẹp phẫu tích mạch máu để cầm giữ thành mạch và mô quanh mạch; kéo phẫu thuật mạch máu để cắt mô và mở rộng đường mở mạch; kẹp mang kim mạch máu để giữ kim khi khâu nối; và dụng cụ vi phẫu mạch máu dùng dưới kính phóng đại. Mỗi nhóm có nhiều cấu hình về chiều dài, góc và kiểu ngàm, cần lựa chọn theo quy trình và IFU của từng dụng cụ.
Phẫu tích mạch máu có phải là bóc tách động mạch không?
Không. Phẫu tích mạch máu là thao tác ngoại khoa có chủ đích nhằm bộc lộ và tách một đoạn mạch khỏi mô xung quanh để kiểm soát và xử lý mạch. Bóc tách động mạch, ví dụ bóc tách động mạch chủ, là một tình trạng bệnh lý: vết rách lớp nội mạc cho phép máu đi vào giữa các lớp thành mạch và tạo thành lòng giả (StatPearls, NBK441963). Hai khái niệm chỉ gần nhau về từ ngữ, hoàn toàn khác nhau về bản chất.
Kẹp mạch máu hoạt động như thế nào?
Kẹp mạch máu ép hai ngàm lên thành mạch để chặn tạm thời toàn bộ hoặc một phần dòng chảy. Lực kẹp được duy trì bằng khóa ratchet nhiều nấc ở kẹp có chuôi xỏ ngón, hoặc bằng lực lò xo ở kẹp tự giữ như Bulldog. Mô hình tính toán của Chen và cộng sự (2010) cho thấy hình dạng bề mặt tiếp xúc của ngàm ảnh hưởng đến cách ứng suất phân bố lên thành mạch, vì vậy kiểu ngàm và mức khóa cần được chọn theo IFU và đánh giá chuyên môn.
Kẹp Bulldog và kẹp Satinsky khác nhau như thế nào?
Kẹp Bulldog là kẹp nhỏ tự giữ, đóng ngàm bằng lực lò xo và không có chuôi dài, thường dùng để kẹp tạm mạch ngoại vi hoặc nhánh mạch nhỏ, có thể lưu lại trên mạch mà không chiếm chỗ trong phẫu trường. Kẹp Satinsky là kẹp tiếp tuyến có chuôi xỏ ngón, ngàm cong và khóa ratchet nhiều nấc, dùng để kẹp một phần thành của mạch lớn trong khi phần lòng mạch còn lại vẫn có thể duy trì dòng chảy.
Kẹp phẫu tích DeBakey có đặc điểm gì?
Kẹp phẫu tích kiểu DeBakey là dụng cụ cầm tay hai nhánh lò xo, thân dài và đầu làm việc mảnh để tiếp cận phẫu trường sâu. Theo tổng quan của Salehi (2024), đặc điểm nhận diện của kiểu DeBakey là các răng khía nhỏ dọc theo ngàm, được thiết kế để phân tán lực cầm trên nhiều điểm tiếp xúc nhằm hạn chế tổn thương mô. Thuật ngữ "atraumatic" mô tả mục tiêu thiết kế này, không phải bảo đảm rằng mô hoàn toàn không bị tác động.
Nên dựa vào tiêu chí nào khi lựa chọn dụng cụ phẫu thuật mạch máu?
Các tiêu chí chính gồm: giải phẫu và kích thước mạch; độ sâu và hướng tiếp cận, từ đó chọn thân thẳng, cong hay gập góc; thiết kế ngàm và kiểu răng khía; đặc tính cầm giữ như độ rộng đầu làm việc và độ khớp của hai ngàm; kiểm soát cơ học như số nấc khóa và lực lò xo; cùng mục đích sử dụng và IFU do nhà sản xuất công bố. Quyết định cuối cùng thuộc về phẫu thuật viên và hội đồng chuyên môn của cơ sở y tế.
Dụng cụ phẫu thuật mạch máu cần được tái xử lý như thế nào?
Việc làm sạch, khử khuẩn, kiểm tra và tiệt khuẩn phải tuân theo IFU của từng dụng cụ và quy trình đã được thẩm định của cơ sở y tế. Theo ISO 17664-1, nhà sản xuất có trách nhiệm cung cấp thông tin cần thiết cho việc tái xử lý; hướng dẫn của CDC nhấn mạnh làm sạch kỹ lưỡng phải được thực hiện trước khử khuẩn hoặc tiệt khuẩn. Răng khía, khớp trục và khóa ratchet là các vị trí cần đặc biệt chú ý khi làm sạch và kiểm tra. Trạng thái mở hay khóa của dụng cụ khi xử lý và việc bôi trơn cũng phải theo IFU.
12. Kết Luận
Dụng cụ phẫu thuật mạch máu là một hệ thống gồm nhiều nhóm có chức năng bổ trợ nhau: kẹp phẫu tích và kéo cho giai đoạn bộc lộ, kẹp mạch máu cho kiểm soát dòng chảy, kẹp mang kim và dụng cụ vi phẫu cho khâu nối. Lựa chọn đúng dựa trên giải phẫu, đường tiếp cận, thiết kế ngàm và khả năng kiểm soát cơ học, đồng thời tuân thủ IFU của nhà sản xuất trong suốt vòng đời dụng cụ.
Tư Vấn Dụng Cụ Phẫu Thuật Mạch Máu ELESUN
Khám phá danh mục dụng cụ mạch máu và các giải pháp phẫu thuật được ELESUN phân phối và hỗ trợ kỹ thuật.
Tài liệu tham khảo
- Salehi S. (2024). The Impact of DeBakey Forceps on Cardiac Surgery: Revolutionizing the Surgical Landscape. Cureus, 16(6):e63121 (PMC11271757).
- Chen HY., Navia JA., Shafique S., Kassab GS. (2010). Fluid–Structure Interaction in Aortic Cross-Clamping: Implications for Vessel Injury. Journal of Biomechanics, 43(2):221 (PMC2813350).
- NCBI Bookshelf / StatPearls — Aortic Dissection (NBK441963).
- ISO 7151:2024. Surgical instruments — Non-cutting, articulated instruments — General requirements and test methods. International Organization for Standardization.
- ISO 17664-1:2021. Processing of health care products — Information to be provided by the medical device manufacturer for the processing of medical devices — Part 1: Critical and semi-critical medical devices.
- CDC / Rutala WA., Weber DJ. Guideline for Disinfection and Sterilization in Healthcare Facilities. Centers for Disease Control and Prevention (Updated 2024).
