KIẾN THỨC CHUYÊN SÂU & THIẾT KẾ CƠ HỌC

Nguyên Tắc Kỹ Thuật Dụng Cụ Phẫu Thuật Chấn Thương Chỉnh Hình

Tổng hợp các nguyên tắc thiết kế cơ học, hình học lưỡi cắt và lưu ý tái xử lý áp dụng cho hệ thống dụng cụ phẫu thuật xử lý xương và cố định chấn thương.

CHUYÊN MỤC 01 / CƠ CẤU KHỚP TRUYỀN LỰC

Cơ cấu truyền động khớp đôi trong kìm cắt xương và kìm gặm xương

Cơ cấu khớp đôi (double-action) tạo lợi thế cơ học thông qua hệ thống đòn bẩy hai trục, hỗ trợ truyền lực từ tay cầm đến đầu ngàm làm việc. Hiệu quả truyền lực thực tế phụ thuộc vào cấu hình thiết kế và đặc tính cơ học của từng dòng dụng cụ.

Trong các thao tác xử lý mô xương, việc sử dụng cơ cấu truyền lực đòn bẩy hỗ trợ phẫu thuật viên kiểm soát chuyển động bấm cắt trong suốt hành trình khép ngàm.

Các đặc điểm cấu hình được ghi nhận:

  • Kìm cắt xương kiểu Liston với lưỡi cắt thẳng vát mép phục vụ thao tác cắt và gọt xương
  • Cơ cấu truyền động khớp đôi hai trục liên hoàn kết hợp lò xo lá đàn hồi hỗ trợ hồi vị
  • Thiết kế tay cầm hỗ trợ thao tác bóp giữ ổn định trong quá trình phẫu thuật

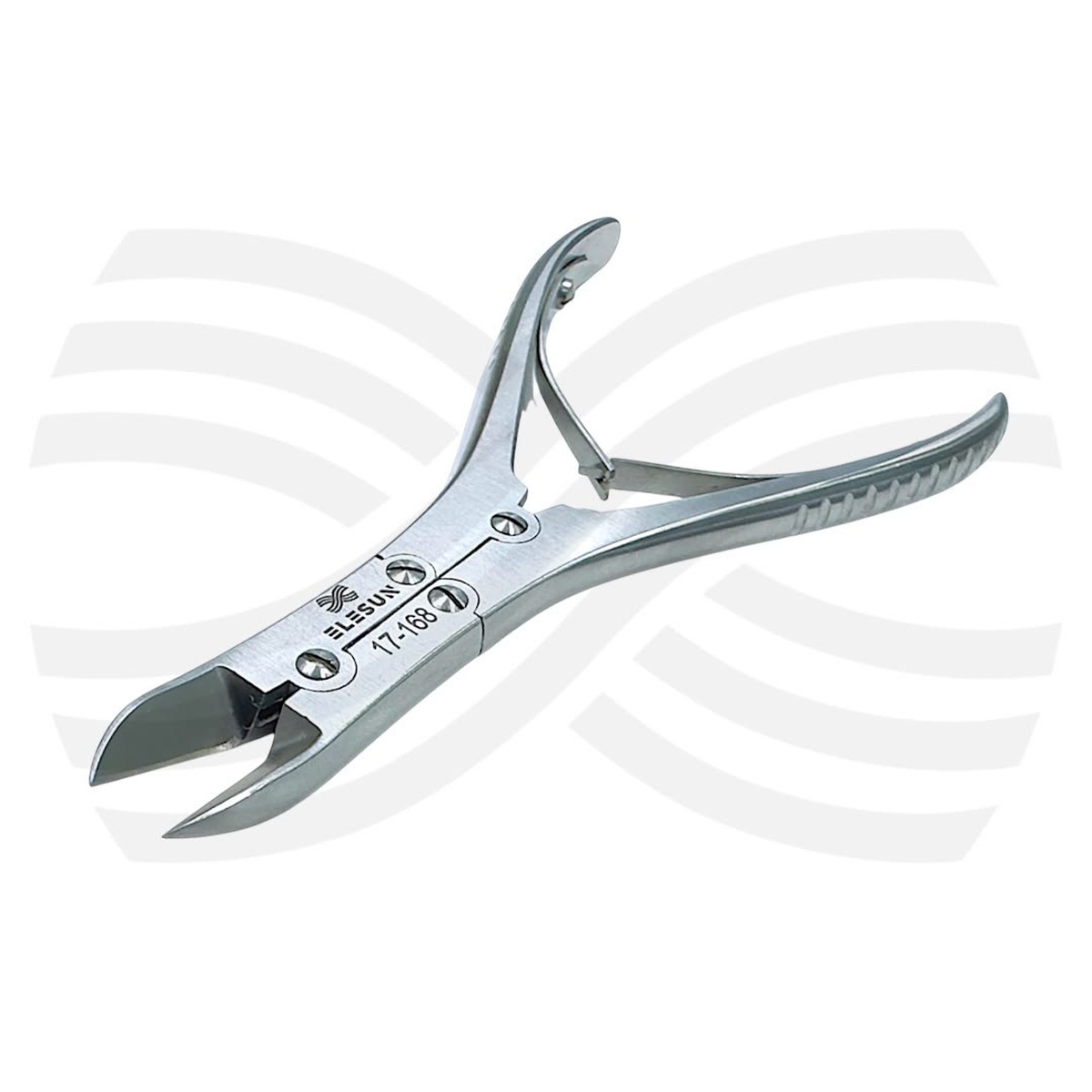

Trong nhóm dụng cụ cắt xương, kìm cắt xương Liston hai khớp là ví dụ điển hình về cấu hình đòn bẩy đôi. Xem thêm phân tích tại chuyên khảo nguyên tắc lựa chọn và thiết kế hình học dụng cụ phẫu thuật để nắm rõ tương quan giữa kích thước tay đòn và lực tác động ngàm.

CHUYÊN MỤC 02 / NẮN CHỈNH & CỐ ĐỊNH TẠM THỜI

Cơ cấu khóa ren trong kẹp nắn chỉnh và giữ xương

Cơ cấu khóa ren (như thanh ren kết hợp đai ốc hãm Speed-Lock) cho phép điều chỉnh và duy trì vị trí kẹp thông qua thao tác siết cơ học.

Thiết kế trục ren cho phép phẫu thuật viên kiểm soát độ mở và giữ vị trí hai ngàm kẹp trong quá trình cố định tạm thời các đoạn xương hoặc định vị nẹp xương.

Đặc điểm thiết kế của cơ cấu giữ xương trục ren:

  • Trục ren kết hợp đai ốc hãm có khía rãnh hỗ trợ thao tác xoay siết và khóa giữ vị trí
  • Ngàm kẹp cong có bề mặt răng cưa tiếp xúc với bề mặt xương
  • Cơ chế bản lề trục hỗ trợ định vị chắc chắn trong phẫu trường

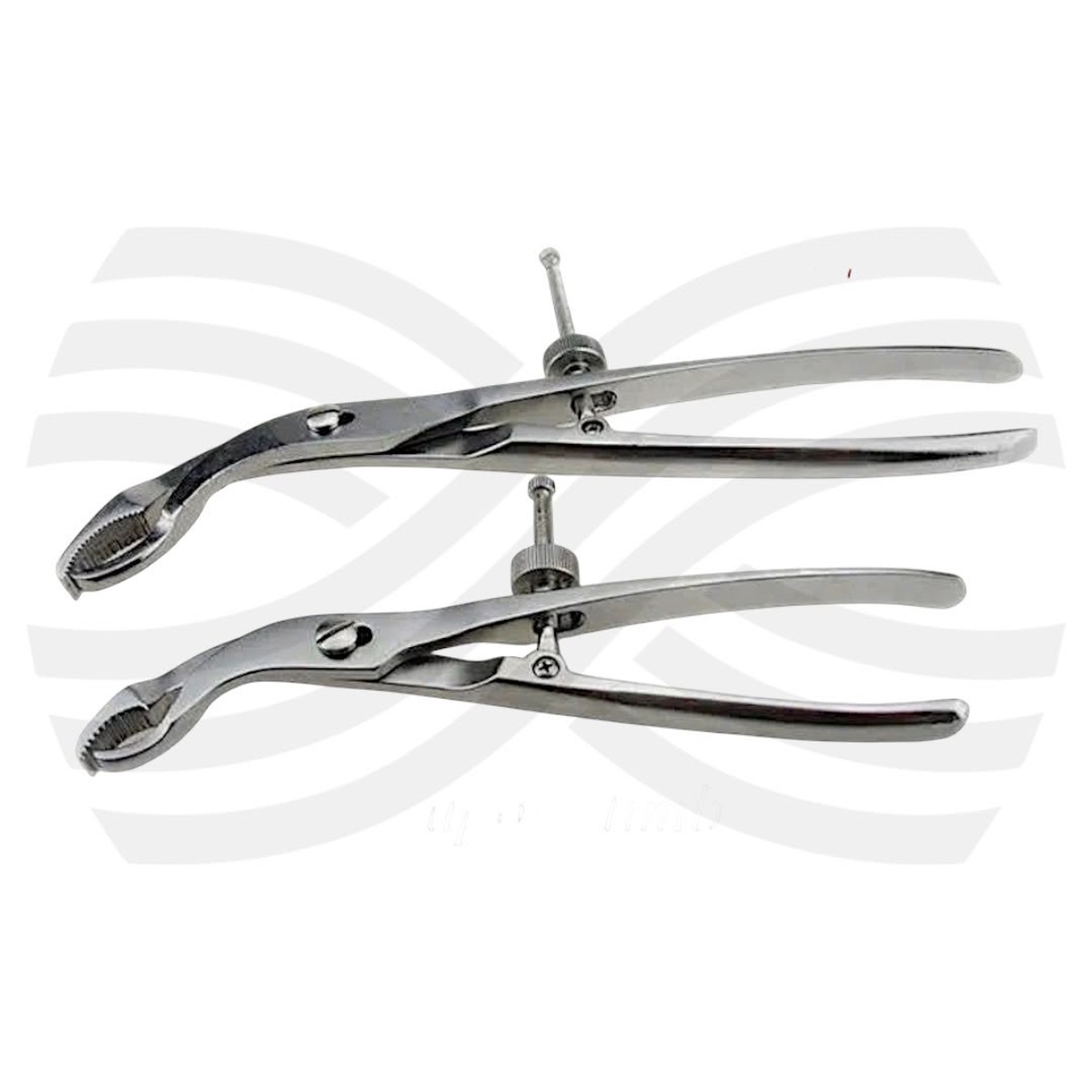

Cấu hình kẹp giữ xương tự khóa có ốc vặn trợ lực Speed-Lock minh họa cho phương thức duy trì độ kẹp ổn định bằng thanh ren điều chỉnh trong các quy trình kết hợp xương.

CHUYÊN MỤC 03 / XỬ LÝ VẬT LIỆU KẾT HỢP XƯƠNG

Dụng cụ uốn nẹp xương và kìm cắt đinh kim loại

Trong các dụng cụ cắt đinh và dây kim loại phẫu thuật, ngàm carbide vonfram (TC) được sử dụng trong một số thiết kế nhằm tăng khả năng chống mài mòn tại bề mặt tiếp xúc cắt.

Đối với thao tác định hình nẹp kết hợp xương, cấu hình ngàm uốn 3 mấu cung cấp các điểm tỳ đối diện hỗ trợ uốn nẹp theo đường cong giải phẫu phù hợp.

Cấu hình dụng cụ uốn nẹp và cắt đinh tiêu biểu:

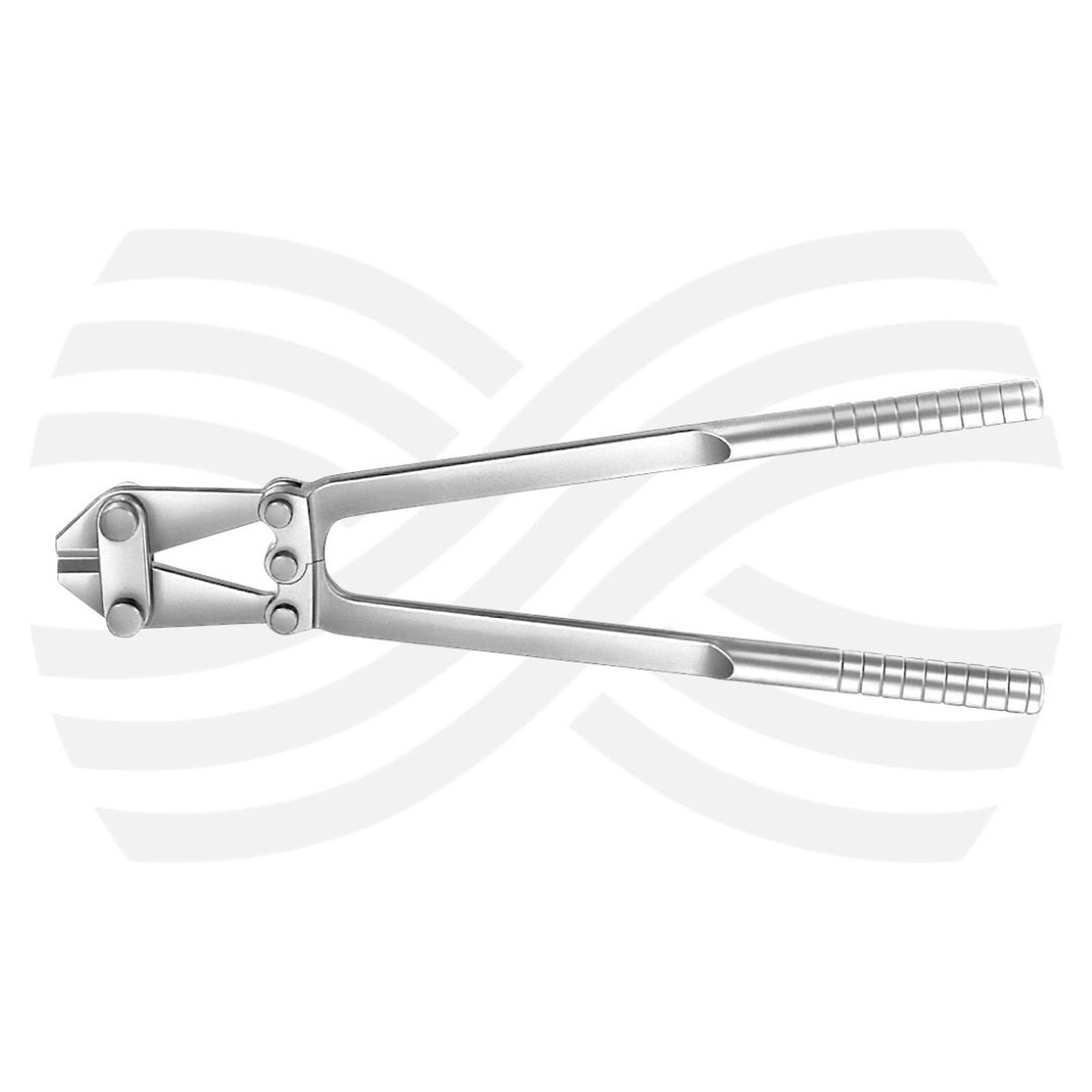

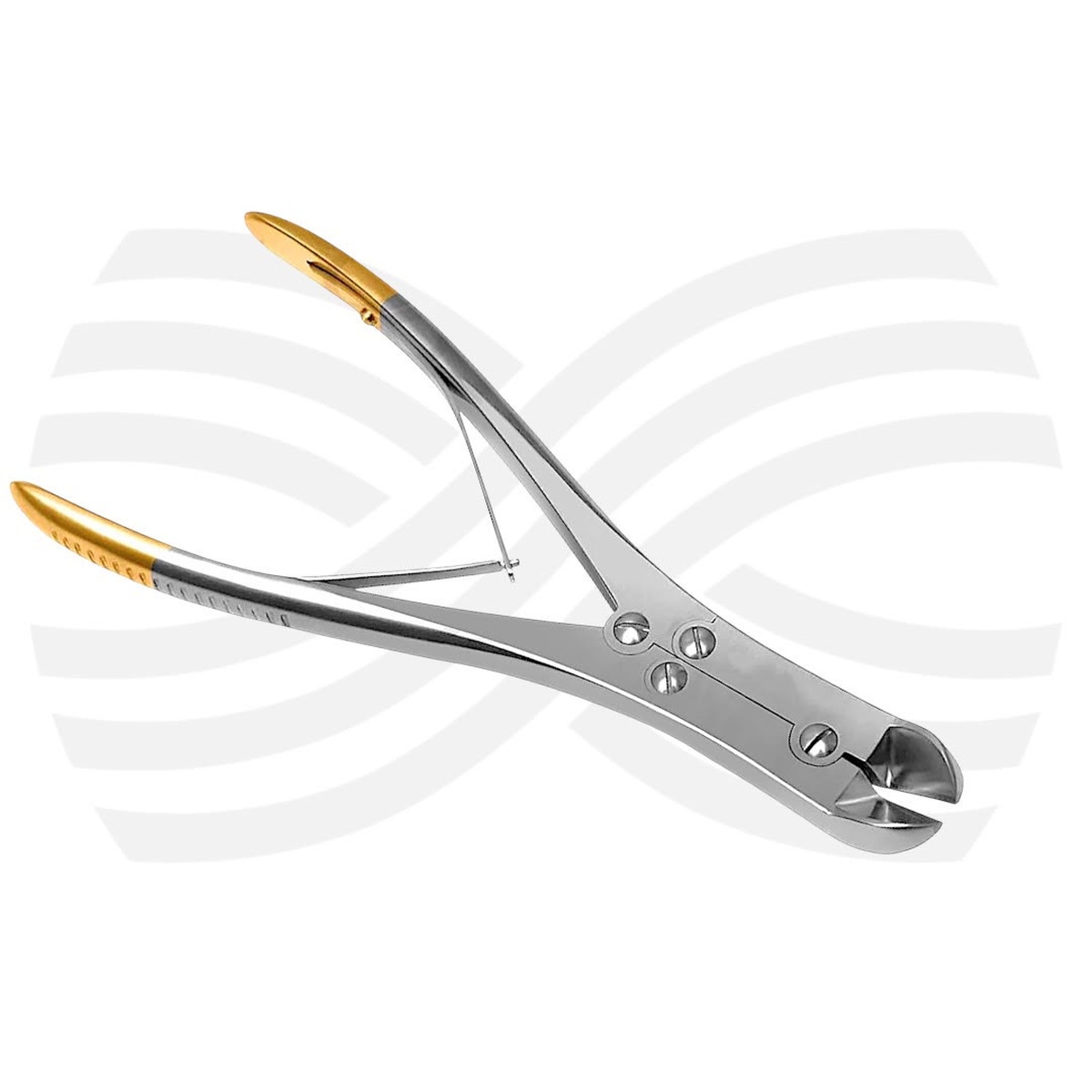

  • Kìm cắt đinh khớp đôi có đầu ngàm gắn carbide vonfram (TC) và chuôi bọc màu nhận diện quy ước

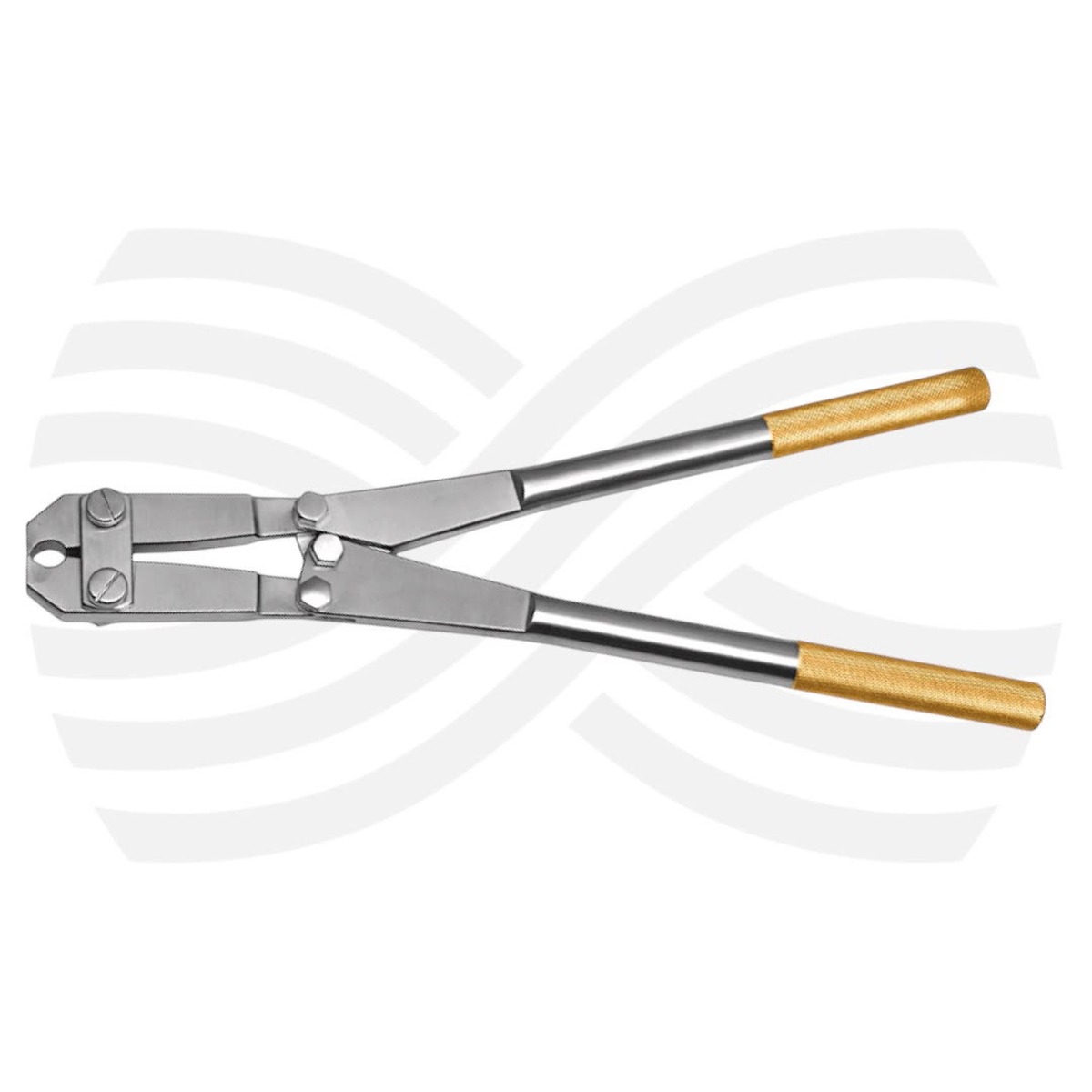

  • Cấu hình ngàm cắt cạnh bên (side-cutting) hoặc ngàm cắt phía trước (front-cutting) phù hợp hướng tiếp cận

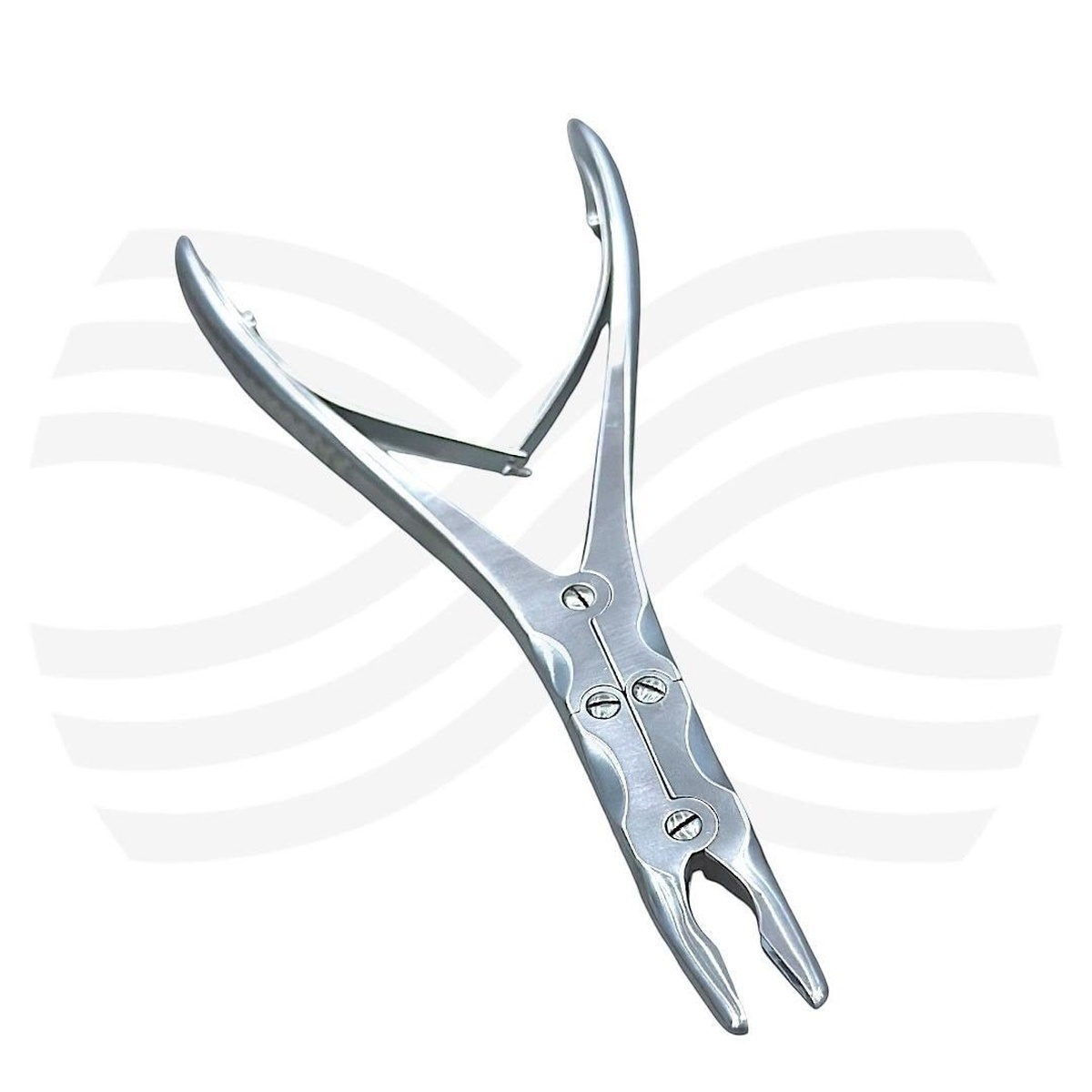

  • Dụng cụ uốn nẹp 3 mấu (1 mấu trung tâm đối diện 2 mấu bên) kết hợp lò xo lá đàn hồi

Các thiết kế như kìm cắt đinh hai khớp ngàm TC và dụng cụ uốn nẹp xương 3 mấu hỗ trợ thao tác uốn cắt cơ học trong phẫu trường. Tham khảo chuyên khảo vật liệu dụng cụ phẫu thuật: thép không gỉ & titanium để hiểu rõ hơn về tính chất chống mài mòn của miếng ghép carbide vonfram.

CHUYÊN MỤC 04 / DỤNG CỤ TÁC ĐỘNG LỰC & KHOAN XƯƠNG

Nguyên tắc hình học trong đục xương, búa phẫu thuật và đầu khoan tay

Thiết kế của đục xương và dụng cụ gọt xương dựa trên các nguyên tắc hình học lưỡi cắt, kết cấu thân và bề mặt tiếp nhận lực gõ.

Búa phẫu thuật được thiết kế với đầu trụ đập lực và cán tiện rãnh vòng tròn hỗ trợ cầm nắm, trong khi đầu khoan chữ T trang bị măng ranh Jacobs cho phép kẹp giữ các loại đinh và mũi khoan trong thao tác bằng tay.

Đặc điểm cấu tạo hình học:

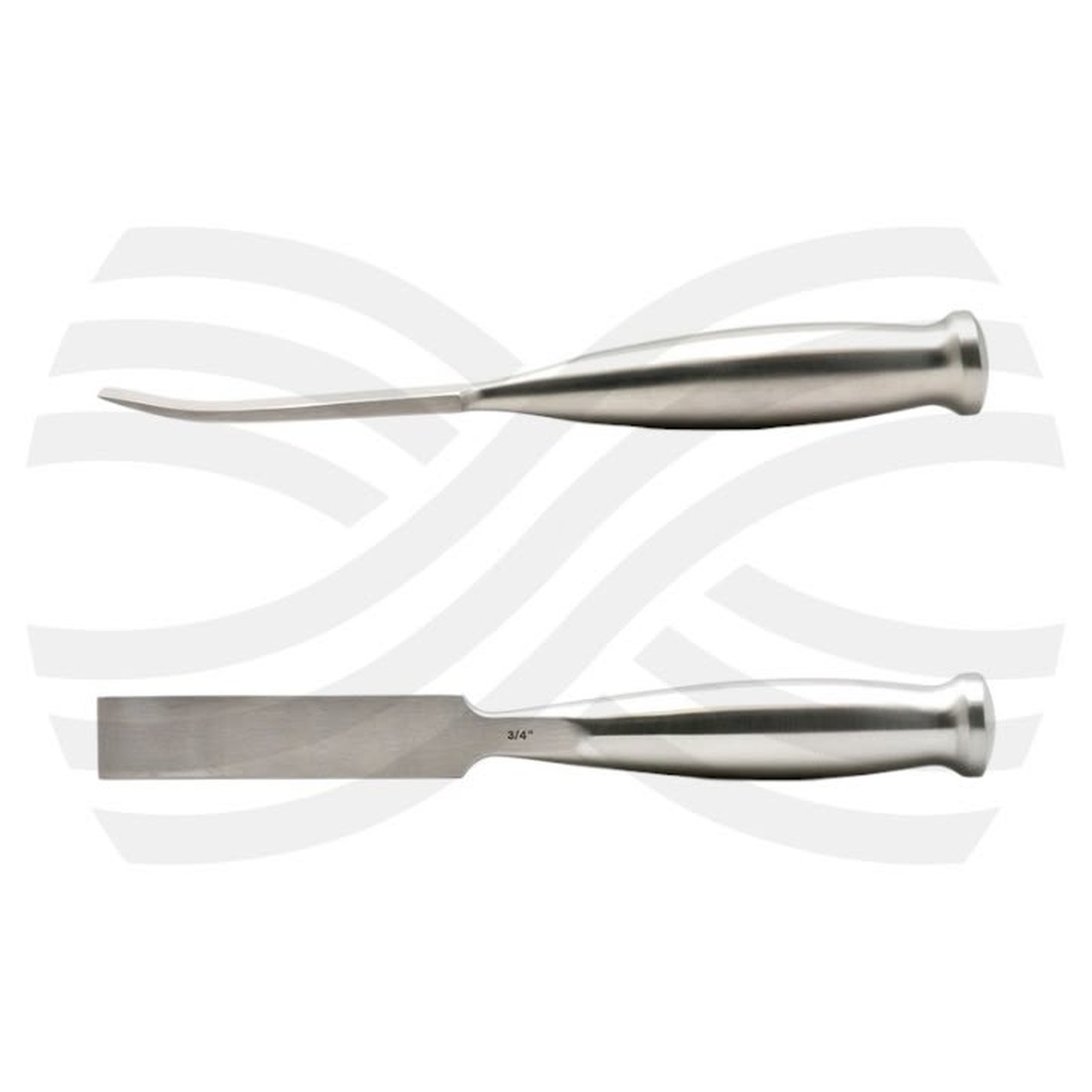

  • Đục xương thân liền với lưỡi phẳng vát mép cắt và chuôi đập có gờ loe ở đuôi cán
  • Búa phẫu thuật đầu trụ mặt phẳng kết hợp cán tiện rãnh vòng tròn chống trượt

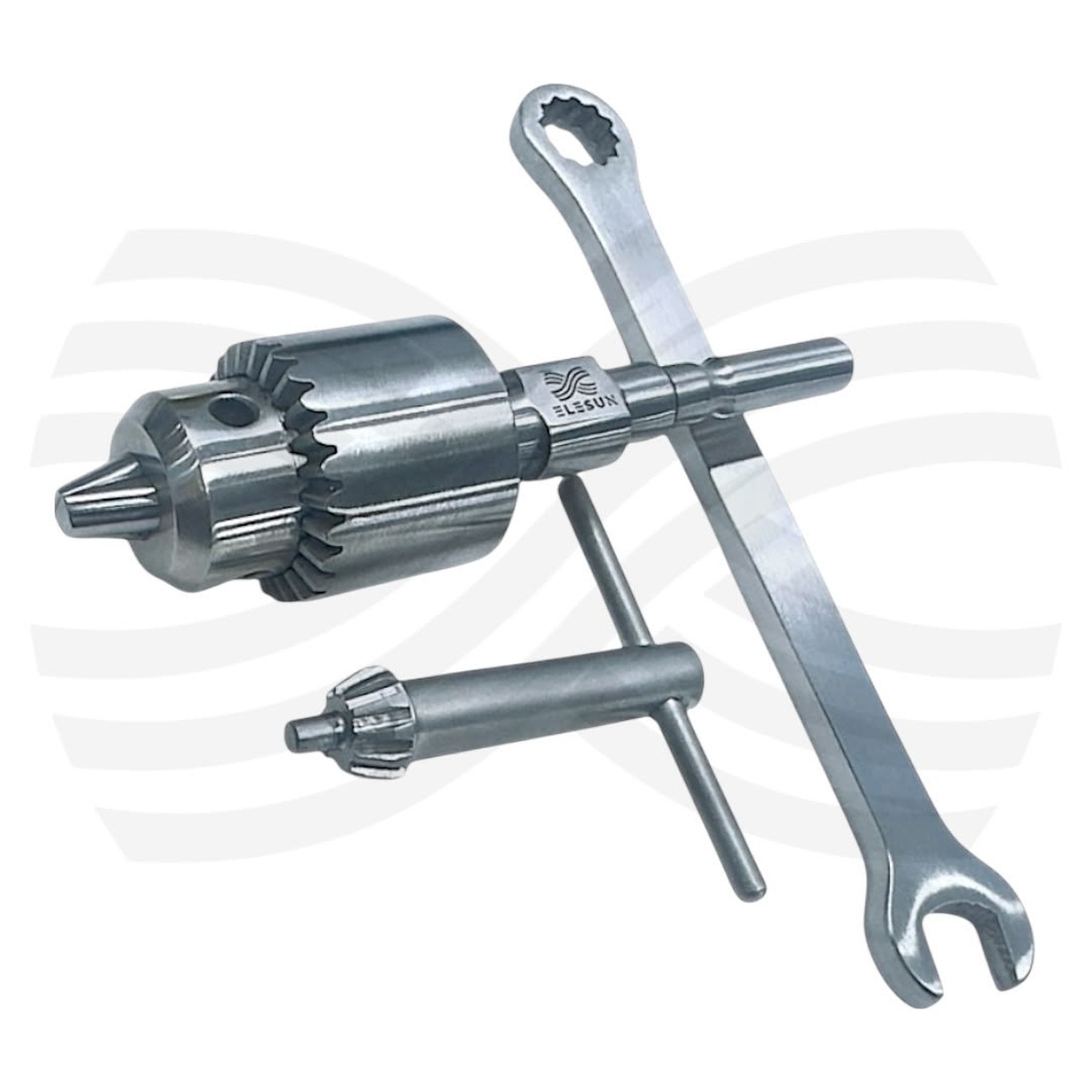

  • Đầu khoan chữ T kim loại trang bị đầu măng ranh Jacobs kèm chìa vặn răng cưa mở măng ranh

Nhóm dụng cụ này bao gồm đục xương phẫu thuật thân loe, búa phẫu thuật xương cán rãnh khía và đầu khoan chữ T khóa Jacobs, phục vụ các bước xử lý cơ bản trong phẫu thuật chấn thương.

CHUYÊN MỤC 05 / TÁI XỬ LÝ & BẢO TRÌ DỤNG CỤ

Lưu ý làm sạch và tái xử lý dụng cụ chỉnh hình có cơ cấu chuyển động

Dụng cụ phẫu thuật chấn thương chỉnh hình có cơ cấu khớp đôi, chốt xoay hoặc trục ren (như cơ cấu Speed-Lock, đầu măng ranh) đòi hỏi sự chú ý kỹ lưỡng trong quá trình làm sạch để loại bỏ cặn mô bám đọng tại các khe khớp.

Quy trình làm sạch, khử khuẩn và tiệt trùng phải tuân theo Hướng dẫn sử dụng (IFU) của nhà sản xuất và quy trình kiểm soát nhiễm khuẩn đã được thẩm định tại cơ sở y tế.

Lưu ý kỹ thuật trong quá trình bảo dưỡng và tái xử lý:

  • Thao tác mở và điều chỉnh các khớp, chốt hãm theo hướng dẫn IFU của từng dụng cụ khi làm sạch.
  • Chú ý làm sạch các kẽ khớp, rãnh răng ngàm kẹp và bước ren cơ học.
  • Chỉ sử dụng chất bôi trơn khi IFU có chỉ định và phải đúng loại được nhà sản xuất cho phép.
  • Kiểm tra tình trạng cơ học của khớp nối, độ sắc mép cắt và bước ren khóa trước khi đóng gói tiệt trùng.

Để tìm hiểu chi tiết các nguyên tắc vô khuẩn y tế và tiêu chuẩn liên quan, tham khảo chuyên khảo nguyên tắc tái xử lý, làm sạch & tiệt khuẩn dụng cụ phẫu thuật hoặc tìm hiểu hệ sinh thái giải pháp phẫu thuật ELESUN dành cho các chuyên khoa.
